Guangdong Yanhui Hydraulic Co., Ltd. یکی از تولید کنندگان و تامین کنندگان پیشرو Rexroth PGH4 در چین است. ما به گرمی از شما برای فروش عمده Rexroth PGH4 در اینجا از کارخانه ما استقبال می کنیم. اگر در مورد لیست قیمت و نقل قول سؤالی دارید، لطفاً به ما ایمیل بزنید.
بررسی اجمالی محصول
▔▔سری Rexroth PGH4 یک پمپ دنده داخلی با کارایی بالا و جابهجایی ثابت است که توسط Bosch Rexroth برای سیستمهای هیدرولیک صنعتی فشار قوی-با کارایی بالا طراحی شده است. سری PGH4 که مخصوصاً برای کاربردهای مدار باز{5}}طراحی شده است، دارای مکانیزم جبرانسازی شکاف پیشرفته (هم جبرانسازی شعاعی و هم محوری) است که نشت داخلی را به حداقل میرساند و راندمان حجمی بالا را در شرایط کاری سخت حفظ میکند. در مجموعه پمپهای هیدرولیک Rexroth، سری PGH4 نشاندهنده اندازه قاب 4 (BG4) از خانواده PGH است که تقاضاهای جریان متوسط{12} تا{13}}روی بالا را پر میکند و در عین حال قابلیت فشار کاری مداوم تا 315 بار (با قابلیت فشار حداکثر تا 350 بار) را ارائه میکند.
مزایای کلیدی
▔▔- چگالی توان بالا و پاسخ دینامیکی: طراحی فشرده 71 فریم، گشتاور پیوسته تا 20 نیوتن متر (100 کلوین درجه حرارت) و حداکثر گشتاور تا 52.5 نیوتن متر را ارائه می دهد و پروفیل های شتاب سریع و کاهش سرعت پویا را امکان پذیر می کند.
- بازخورد نوری{0}دقت بالا: رمزگذار مطلق چند چرخشی یکپارچه با رابط Hiperface (128 دوره سیگنال) داده های موقعیت مطلق را بدون نیاز به بازنشانی حافظه انقلاب پشتیبان باتری در چرخه های برق ارائه می دهد.
- یکپارچه ترمز نگهدارنده آزاد شده الکتریکی: ترمز نگهدارنده 23 نیوتن متری تعبیه شده، حفظ محور ثابت را در هنگام خاموش کردن برق یا شرایط توقف اضطراری تضمین می کند و از حرکت عمودی یا بار تصادفی جلوگیری می کند.
- تعمیر و نگهداری{0}}خنک کننده همرفت طبیعی رایگان: طراحی خنک کننده سطح غیرفعال لرزش فن، نویز خارجی، خطوط برق خنک کننده کمکی و تعمیر و نگهداری معمول فیلتر را از بین می برد.
- اتصال برق همه کاره: دارای یک کانکتور رمزگذار قابل چرخش 240-درجه برای مسیریابی کابل انعطاف پذیر در محفظه های کابینت و ماشین با فضای محدود.
- دوام صنعتی: دارای استاندارد حفاظتی IP65 و عایق حرارتی کلاس 155 (F) برای مقاومت بالا در برابر گرد و غبار، رطوبت و دمای بالای محیط.
-
مشخصات فنی
▔▔
| پارامتر | واحد | PGH4-20 | PGH4-25 | PGH4-32 | PGH4-40 | PGH4-50 |
| جابجایی | cm³ / دور | 20.1 | 25.3 | 32.7 | 40.1 | 50.7 |
| جریان اسمی (در 1450 دور در دقیقه، 10 بار) | L/min | 28.9 | 36.3 | 46.9 | 57.6 | 72.8 |
| فشار عملیاتی مداوم (HLP) | نوار | 315 | 315 | 315 | 315 | 315 |
| حداکثر متناوب فشار (HLP) | نوار | 350 | 350 | 350 | 350 | 350 |
| حداکثر فشار برای HFC / مایعات ویژه | نوار | 220 / 245 | 220 / 245 | 220 / 245 | 220 / 245 | 220 / 245 |
| حداقل سرعت عملیاتی | دور در دقیقه | 200 | 200 | 200 | 200 | 200 |
| حداکثر سرعت عملیاتی | دور در دقیقه | 3000 | 3000 | 3000 | 3000 | 3000 |
| محدوده دمای سیال | درجه | -10 تا +80 (FKM)؛ -20 تا +60 (محیط استاندارد) | ||||
| محدوده ویسکوزیته (پیوسته) | mm²/s (cSt) | 10 تا 300 (تا 1800 دور در دقیقه)؛ 10 تا 100 (تا 3000 دور در دقیقه) | ||||
| ویسکوزیته مجاز شروع سرد | mm²/s (cSt) | حداکثر. 2000 (در سرعت های 400 تا 1800 دور در دقیقه) | ||||
| هیسترزیس / زمان پاسخ | - | عملکرد هیدرودینامیکی تاخیر مکانیکی نزدیک به-صفر را تضمین میکند. افزایش فشار دینامیکی-پاسخ کمتر از 20 میلی ثانیه (وابسته به برنامه) | ||||
| کلاس تمیزی مایعات | ISO 4406 | کلاس 20/18/15 (NAS 1638 کلاس 9 توصیه می شود از طریق فیلتر حداقل 20 بزرگتر یا برابر با 100) | ||||
| وزن واحد | کیلوگرم | 14.0 | 14.5 | 15.0 | 16.0 | 17.0 |
گزینه های پیکربندی
▔▔ساختار مکانیکی و جبران:
معماری دنده داخلی با جابجایی ثابت-با شفت پینیون نصب شده به صورت هیدرودینامیکی که دنده داخلی را به حرکت در می آورد.
سیستم جبران شکاف آببندی دوگانه: واشرهای محوری پویا که توسط میدانهای فشار هیدرولیک عقب کنترل میشوند، با یک عنصر پرکننده بخش شعاعی چند تکه (پشتیبانی قطعه، رولهای آببندی و بدنه قطعه) جفت شدهاند.
گزینه های محور محرک:
گزینه E:شفت استوانه ای موازی با کلید فیتینگ طبق DIN 6885.
گزینه R:شفت پیچ خورده SAE (SAE J744 / ANSI B92.1a).
جهت چرخش:
گزینه R:چرخش در جهت عقربه های ساعت (مشاهده انتهای شافت محرک رو به رو).
گزینه L:چرخش خلاف جهت عقربههای ساعت- (در صورت درخواست موجود است).
تنظیمات فلنج نصب:
گزینه U2:فلنج نصب 2 سوراخ SAE (استاندارد ISO 3019-1 / 101-2).
گزینه E4:فلنج نصب ISO 4 سوراخ (ISO 3019-2 و VDMA 24560 قسمت 1).
اتصالات بندری:
کد 11:الگوی اتصال فلنج SAE با فشار بالا-در پورت فشار. استاندارد-الگوی اتصال فلنج SAE فشاری روی پورت مکش.
سازگاری آب بندی و سیال:
کد V:مهر و موم استاندارد لاستیک فلوئوروکربن (FKM) برای روغن های معدنی HLP و استرهای مصنوعی (HEES/HFDU).
کد W:حلقه مهر و موم شفت ساخته شده از لاستیک نیتریل (NBR) همراه با مهر و موم ثانویه FKM، بهینه شده برای سیالات مقاوم در برابر آب-گلیکول{1} در برابر آتش (HFC).
گزینه های ترکیبی (ازطریق-درایو):
مجهز به اسپلاین خروجی عقب که امکان ترکیب پمپ های چندگانه را فراهم می کند (PGH4 + PGH4، PGH4 + PGH3، PGH4 + PGF، یا ترکیب با پمپ های پیستونی/پره محوری).
مواد و اجزای کلیدی
▔▔
- پوشش های محفظه و یاتاقان پمپ:
ساخته شده از-چدن خاکستری با چگالی بالا / چدن داکتیل. استحکام ساختاری استثنایی را تحت پیکهای فشار چرخهای 350 بار فراهم میکند، تشدید آکوستیک را کاهش میدهد و در برابر تغییر شکل دیوار تحت انبساط حرارتی مقاومت میکند.
- شفت پینیون و چرخ دنده داخلی:
فولاد آلیاژی-سخت شده-بالا با پروفیل های دندانه های آسیاب شده. پروفیل دندانه دنده تخصصی گیر افتادن مایعات را به حداقل می رساند، ضربان ریپل فشار را کاهش می دهد و عمر طولانی خستگی را در طول چرخه های سنگین تضمین می کند.
- صفحات واشر محوری و یاتاقان های هیدرودینامیکی:
صفحات سایش محوری کامپوزیت دو فلزی / برنزی{0}}آلیاژی مهندسی شده با شیارهای روغن سطحی میکرو. اصطکاک کم را فراهم می کند، در شرایط شروع سرد-از تهوع جلوگیری می کند و فاصله های جانبی دقیق را در میلیون ها چرخه فشار حفظ می کند.
- المنت پرکننده بخش شعاعی و رول های آب بندی:
بخش پرکننده کامپوزیت پلیمری/فلزی با عیار-بالا همراه با رول های آب بندی الاستومری. طراحی شده برای حفظ آب بندی مستمر شکاف شعاعی بدون ساییدگی در نوک دندان دنده.
حفاظت از بسته بندی و حمل و نقل
▔▔
بسته بندی صنعتی انفرادی:
- هر پمپ PGH4 با سیال بازدارنده زنگ-قبل از خاموش شدن کارخانه- شسته میشود.
- ضمیمههای محور محرک و فلنجهای پورت دارای کلاهکهای پلاستیکی مقاوم در برابر ضربه-و صفحات پوششی مهر و موم شدهاند تا از آلودگی یا آسیب مکانیکی در حین جابجایی جلوگیری کنند.
حفاظت در برابر رطوبت و خوردگی:
- لولههای پلی{0}VCI (بازدارنده خوردگی فرار) مجموعه کامل پمپ را میپیچد و در هنگام حمل و نقل دریایی و ذخیرهسازی طولانی مدت (حداکثر 24 ماه در محیطهای کنترلشده) در برابر رطوبت محافظت میکند.
میرایی ارتعاش و تثبیت سازه:
- پمپ در کارتنهای موجدار سنگین-یا پایههای فوم پلیاورتان قالبگیری شده سفارشی پیچ میشود تا شافت و فلنجهای نصب در برابر لرزش چند محوری قفل شود.
حمل و نقل عمده و صادراتی:
- چندین واحد روی ISPM بستهبندی میشوند-۱۵ پالت چوبی با عملیات حرارتی سازگار با محافظهای لبه گوشه، بستهبندی کششی صنعتی و نوارهای فولادی یا پلاستیکی سنگین.
Applicداده ها
▔▔- ماشین آلات قالب گیری تزریق پلاستیک (سرو-درایوهای هیدرولیک):
عملکرد کنترل:به عنوان عنصر اصلی تحویل در سیستمهای پمپ سیترونیکس با سرعت متغیر-کار میکند. جابجایی حجمی دقیقی را در طول چرخه های نگه داشتن فشار بالا-و تغییرات سریع سرعت در طی مراحل تزریق ارائه می کند در حالی که نویز سیستم را کمتر از 65 dBA نگه می دارد.
- پرس های شکل دهی و مهر زنی فلز:
عملکرد کنترل:در مدارهای پرس اصلی و شبکههای پیش{0}شارژ برای ارائه فشار 315 بار پیوسته عمل میکند. راندمان حجمی بالا، افزایش تناژ ثابت و حداقل تولید گرما را در طول نگهداری فشار پایدار تضمین میکند.
- مدارهای شارژ باتری هیدرولیک:
عملکرد کنترل:به عنوان پمپ تامین سیال اولیه برای شارژ باتریهای -گاز فشار بالا-کار میکند. شکاف جبران شده آن اجازه می دهد تا سریع بین چرخش فشار صفر در حالت آماده به کار-دوباره شارژ با حداکثر بار 350 بار- بدون آسیب شوک حرارتی سوئیچ کنید.
- ماشین آلات کشش عمیق و هیدروفرمینگ:
عملکرد کنترل:انتقال صاف و{0}}سیال با ضربان بسیار کم به مدارهای تشدید کننده فشار بالا را ارائه می دهد و از عیوب سطحی روی قطعات فلزی تشکیل شده جلوگیری می کند.
مدل های مرتبط
▔▔| کد مدل | شماره قطعه (شماره مواد) | جابجایی | فلنج نصب | نوع شفت | مواد مهر و موم |
| PGH4-3X/020RR11VU2 | R901505415 | 20.1 سانتی متر در هر دور | SAE 2-Hole (U2) | شفت اسپلینت (R) | FKM (V) |
| PGH4-3X/025RE11VU2 | R901147101 | 25.3 سانتیمتر بر دور | SAE 2-Hole (U2) | استوانه ای (E) | FKM (V) |
| PGH4-2X/032RE11VU2 | R900932141 | 32.7 سانتیمتر بر دور | SAE 2-Hole (U2) | استوانه ای (E) | FKM (V) |
| PGH4-2X/032RR11VU2 | R900086358 | 32.7 سانتیمتر بر دور | SAE 2-Hole (U2) | شفت اسپلینت (R) | FKM (V) |
| PGH4-3X/040RE11VU2 | R901147104 | 40.1 سانتیمتر بر دور | SAE 2-Hole (U2) | استوانه ای (E) | FKM (V) |
| PGH4-3X/050RE11VU2 | R901147105 | 50.7 سانتیمتر بر دور | SAE 2-Hole (U2) | استوانه ای (E) | FKM (V) |
سوالات متداول
▔▔Q1: کدام سیالات هیدرولیک با پمپ های PGH4 سازگار است؟پاسخ: مدلهای مهر و موم استاندارد FKM (کد V) کاملاً با مایعات HLP مبتنی بر روغن معدنی- (DIN 51524)، استرهای مصنوعی (HEES) و مایعات قابل قبول برای محیط زیست (HFDU) سازگار هستند. برای سیالات مقاوم در برابر آتش (HFC) در برابر آب-گلیکول-، کد مهر و موم W باید مشخص شود، و حداکثر فشار کاری باید تا 220 بار پیوسته کاهش یابد.
Q2: آیا پمپ PGH4 استاندارد می تواند توسط یک موتور سروو با سرعت متغیر حرکت کند؟پاسخ: بله. شکاف PGH4{2}}طراحی جبرانشده، آن را برای حالتهای عملکرد درایو با سرعت متغیر (مانند Rexroth Sytronix) مناسب میکند. راندمان حجمی را تا حداقل سرعت های پایین (200 دور در دقیقه) حفظ می کند و در عین حال شتاب دینامیکی چرخشی بالا را در خود جای می دهد.
Q3: هنگام تعویض پمپ قدیمی PGH4-2X با پمپ های جدیدتر سری PGH4-3X، بررسی های مهم چیست؟پاسخ: کامپوننت سری 3X به طور کامل با سری 2X از نظر ابعاد فلنج نصب خارجی، موقعیت پورت و پسوند شفت سازگار است. با این حال، همیشه بررسی کنید که کد مهر و موم (V در مقابل W) و استانداردهای رزوه پورت (رزوههای فلنج Metric در مقابل UNC SAE) با لولهکشی سیستم موجود مطابقت دارند.
تماس با ما
▔▔با ما تماس بگیرید و ما به سرعت با شما تماس خواهیم گرفت تا اطلاعات شخصی بیشتری به شما بدهیم.

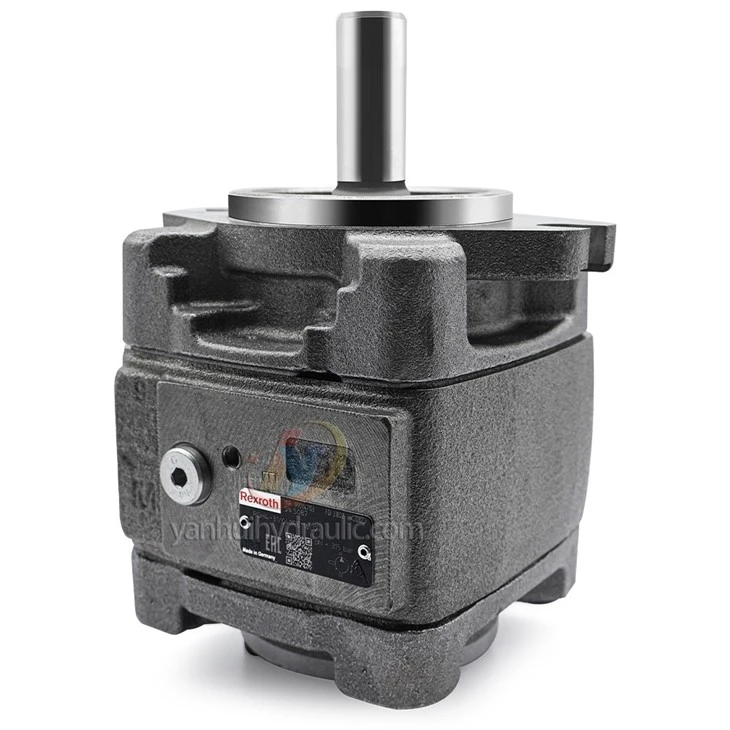

پمپ دنده داخلی Rexroth PGH4-31050RE11VU2
نمای کلی محصول:راسری Bosch Rexroth PGH4پمپ دندهای داخلی با-عملکرد بالا، شکاف{1}} جبرانشده، جابجایی ثابت-برای کاربردهای هیدرولیک صنعتی سخت که در مدارهای باز کار میکنند طراحی شده است. پمپ PGH4 که به دلیل کارایی استثنایی، دوام و عملکرد بی صدا شناخته می شود، برای درایوهای مقاوم در برابر خستگی با فشارهای عملیاتی بالا و تعداد چرخه بار زیاد طراحی شده است.
مشخصات کلیدی:
نوع پمپ:پمپ دنده داخلی فشار قوی PGH{0}
اندازه ساخت: 4
سری:سری 3X
استاندارد استوانه ای:ISO 3019-2-G25M
پورت فشار:6000 PSI
درگاه مکش:3000 PSI
مزایا:
عملکرد کم صدا:طراحی پیشرفته دندان و مواد با کیفیت- سطح سر و صدای بسیار کم را در حین کار پمپ تضمین می کند.
جریان پایدار با ضربان کم:پمپهای دنده خارجی Rexroth برای سرعت جریان پایدار طراحی شدهاند، حداقل ضربان را نشان میدهند و از حمل و نقل روان سیال اطمینان میدهند.
کاهش لرزش:چرخ دندهها و بلبرینگهای دقیق-به عملکرد کم-ارتعاش پمپ کمک میکنند و عملکرد پایدار و قابل اعتمادی را تضمین میکنند.
عمر طولانی خدمات:پمپ دنده ای خارجی Rexroth که از{0}}مواد با استحکام بالا با ویژگی های مقاوم در برابر سایش و خوردگی{1}} ساخته شده است، عمر مفید بیشتری را تضمین می کند.
برنامه های کاربردی:
ایده آل برای سیستم های هیدرولیک فشار بالا-
مناسب برای برنامه هایی که خواهان جریان پایدار و نویز کم هستند
مورد استفاده در صنایعی که نیاز به حمل و نقل سیال قابل اعتماد و بادوام دارند
سفارشی سازی:راه حل های مناسب برای برآوردن نیازهای کاربردی خاص در دسترس هستند و عملکرد بهینه را در تنظیمات هیدرولیک متنوع تضمین می کنند.
درخواست برای نقل قول (RFQ):برای پرس و جو، درخواست سفارشی سازی، یا جزئیات قیمت، لطفا با تیم فروش ما تماس بگیرید. ما متعهد به ارائه پاسخ های سریع و دقیق برای رفع نیازهای هیدرولیک شما هستیم.
برای عملکرد بی نظیر، قابلیت اطمینان و کارایی پمپ دنده داخلی Rexroth PGH4-31050RE11VU2 را در سیستم های هیدرولیک خود بگنجانید.
